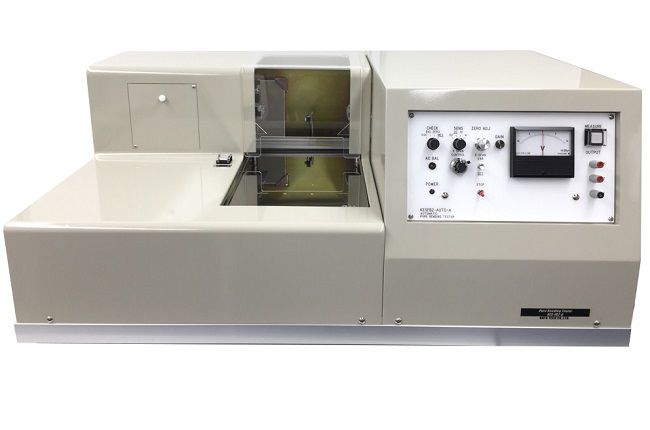

本测试仪对评估布料的风格手感时工匠和专业人士采取的“弯曲”的手部动

               作进行分析及机械化，并可将结果替换为客观数值数据。

               可以获取全部纤维、布料、纸张/无纺布、薄膜等的弯曲刚度、恢复性的数

               据。

               弯曲特性数据将影响风格手感的“弹力”“蓬松”“张力”。

尺寸/重量（粗略值）	装置主体：W830 × D530 × H370（mm）／60kg
电源	AC100V，最大功耗 50W
测量动作	最大曲率控制方式 （但在产生过转矩时将进行反转控制）
测量环境温湿度	20 ～ 30℃／50 ～ 70％RH 无冷凝。测量过程中保持一定的温湿度。 （标准温湿度条件：20℃／65％RH） ※安装在受风或振动影响较少处
检测负载	检测器：金属丝的扭曲力矩方式 灵敏度（满刻度）： 4gf・cm、10gf・cm、20gf・cm、 50gf・cm的4量程切换 精度：满刻度 ±0.5％以下
检测曲率	检测器：电位计 最大曲率：K = ±2.5cm-1 精度：满刻度±0.5％以下
弯曲变形速度	0.5cm-1 ／sec（固定）
样品的固定方法	紧固方法：使用棘轮扳手以一定扭矩进行紧固 样品变形长度：1cm
样品尺寸	样品尺寸：20cm × 20cm（标准） 样品宽度：20cm（最大）　样品厚度：1mm（最大）

●提高数据精度

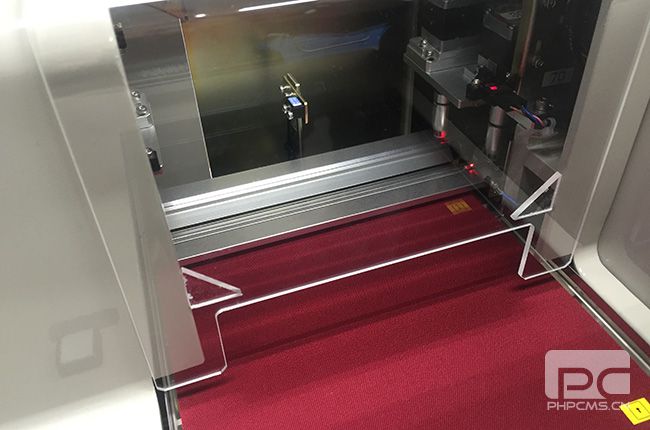

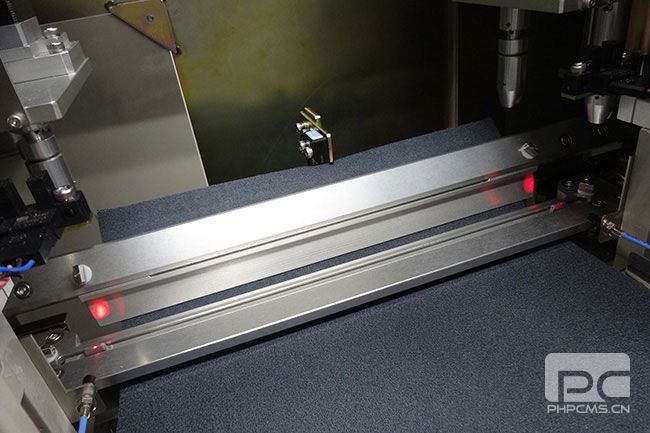

使用电机夹具，可以轻松安装难以安装的薄片样品。由此可避免测量者造成的误差，提高了数据精度。

●显示分辨率（软件中）：0.0001

对于极微小的物品也能最大测量至50gf・cm，可测量范围广泛的多种样品。

测量样品示例

全部纤维、布料、药用布、汽车坐垫、内饰面料、无纺布、膜状样品

系统结构图、测量数据

测量软件画面示例

▲弯曲特性

获得数据

B、2HB与人体触摸感觉到的弯曲弹力感之间的关系

B表示人体弯曲物体时感觉到的柔软性和刚度。

B的值越大刚度越大；B的值越小越柔软。

2HB与人体弯曲物体时感觉到的恢复性（弹力性）呈相关性。2HB的值越大，恢复性越低；2HB的值越小，恢复性越佳。

自动数据处理装置（可选件）

连接主体和计算机，可输出测量数据的波形和数值。

可将获得的数据保存为BIN数据或CSV数据。

KES（Kawabata Evaluation） SYSTEM

以京都大学川端季雄教授和奈良女子大学丹羽雅子教授为中心，通过在日本纤维机械学会内设立的“风格手感测量与规格化研究委员会”，确立了衣服用布料风格手感的客观评估方法。
